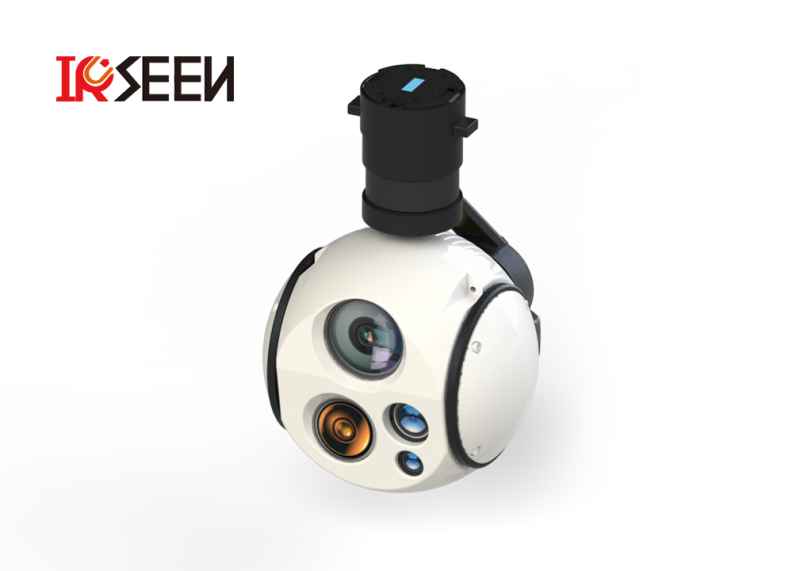

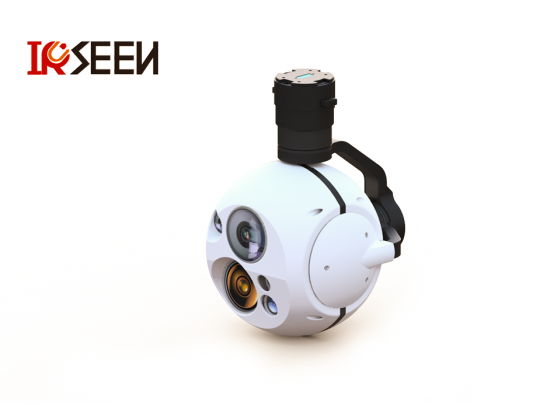

ردیابی گیمبال لیزری 10X EO هدف متحرک
(مدل شماره FIVR-10)
مفصل یونیورسال لیزری 10X EO یک فناوری عالی است که ویژگی های پیشرفته ای را برای افزایش قابلیت تشخیص و ردیابی هوایی شما فراهم می کند. این مفصل یونیورسال درجه حرفه ای، فناوری های مختلف پیشرفته را برای اطمینان از دقت و پایداری بالا در شناسایی و ردیابی اهداف متحرک ادغام می کند. این مفصل جهانی با زوم اپتیکال 10 برابری خود و الگوریتم تشخیص بصری و ردیابی شبکه عصبی مصنوعی کانولوشنال عمیق یکپارچه، واقعاً به دقت دست می یابد. با استفاده از فناوری تثبیت مکانیکی می توان به شناسایی و ردیابی سریع اهداف متحرک، با پایداری ردیابی بالا دست یافت.
- IRSEEN
- شن یانگ، چین
- 20 روز کاری
- 100 مجموعه در ماه (به دنبال توزیع کننده)
- اطلاعات
- دانلود
نکات برجسته محصول:
1. سه چراغ: مجهز به تصویربرداری نور مرئی با زوم پیوسته 10 برابر، تصویربرداری مادون قرمز با فوکوس ثابت، و عملکردهای محدوده لیزری، این مفصل جهانی گزینه های تصویربرداری چند منظوره را برای هر محیط کاری ارائه می دهد.
2. ردیابی هدف: غلاف FIVR-10 یکپارچه شده با الگوریتم تشخیص بصری و ردیابی شبکه عصبی مصنوعی کانولوشنال عمیق، به ردیابی دقیق و کارآمد هدف دست می یابد. این امر دقت ردیابی را حتی در حرکت با سرعت بالا تضمین می کند.
3. اندازه گیری دمای مادون قرمز (اختیاری): با گزینه اضافی اندازه گیری دمای مادون قرمز، می توانید داده های ارزشمند را در زمان واقعی جمع آوری کنید و ناهنجاری های دما را شناسایی کنید.
4. پشتیبانی از ذخیره سازی ویدئو: این مفصل جهانی به شما امکان می دهد کلیپ های ویدئویی را برای تجزیه و تحلیل و مرجع بعدی ذخیره کنید. هنگام انجام وظایف، می توان مواد شفاف را ضبط کرد.
5. مناسب برای انواع پهپادها: چه از هواپیمای بال ثابت، هواپیمای تک روتور، هواپیمای چند روتور یا هر هواپیمای دیگری استفاده کنید، این مفصل جهانی با پلتفرم های مختلف سازگار است.
مولفه های
مدل | FIVR-10 | |
مشخصات سیستم | نوع سیستم | پایداری ژیروسکوپ |
وزن | 900 گرم | |
سیستم پایدار | نوع پلت فرم | سه محوره |
آزیموت | 360درجهچرخش | |
گام صدا | -90°～+30درجه | |
رول | -45°～+45درجه | |
حداکثر سرعت زاویه ای جستجو | ≥100درجه/s | |
دقت پایداری | 0.1mrad(1درجه/2HZ) | |
دقت موقعیت زاویه ای | ≤0.3درجه | |
الکترواپتیکال (10X) | وضوح و نرخ فریم | 1920ایکس1080 |
FOV | 61°×36°～6.7°×3.8درجه | |
تمرکز | f=4.7mm-47mm | |
محدوده | برد لیزری | ≥3 کیلومتر(±1 متر) |
دوربین مادون قرمز | وضوح و نرخ فریم | 640*480 |
اندازه پیکسل | 12 میکرومتر | |
FOV | 22.8 درجه × 17.2 درجه | |
فقط | 19 میلی متر | |
ماژول ردیابی | نرخ فریم | 60 هرتز |
سرعت ردیابی | ±48 پیکسل/قاب | |
رابط خارجی سیستم | کنترل | RS232،خالص |
خروجی تصویری | خالص | |
منبع تغذیه | قدرت | 12~28 ولت |
مصرف برق | از≤15 وات،حداکثر≤30 وات | |
شرایط محیطی | دمای عملیاتی | -10℃～+50℃ |
دمای ذخیره سازی | -40℃～+60℃ |
ابعاد
چگونه کار می کند:
گیمبال لیزری 10X EO را روی پلت فرم هواپیمای دلخواه خود نصب کنید. اتصال جهانی را به سیستم انتقال قدرت و تصویر هواپیما وصل کنید. تنظیمات مفصل جهانی را با توجه به نیازهای آزمایشی خود پیکربندی کنید. حالت ردیابی هدف را برای شروع شناسایی و ردیابی اجسام متحرک فعال کنید. از عملکردهای زوم و تصویربرداری برای گرفتن جلوه های بصری دقیق از هدف استفاده کنید. کلیپ های ویدیویی را برای تحلیل یا مرجع بعدی ذخیره کنید.
سوالات متداول:
س: آیا این صرفه جویی انرژی جهانی در هواپیماهای بال ثابت استفاده می شود؟
پاسخ: بله، این نوع اتصال جهانی برای هواپیماهای بال ثابت، هواپیماهای تک روتور، هواپیماهای چند روتور و سایر سکوهای هواپیما مناسب است.
س: آیا عملکرد اندازه گیری دمای مادون قرمز را شامل می شود؟
پاسخ: عملکرد اندازه گیری دمای مادون قرمز اختیاری است و به شما امکان می دهد اتصال جهانی را مطابق با نیازهای خود سفارشی کنید.
س: این صرفه جویی انرژی جهانی چقدر پایداری ایجاد می کند؟
A: اتصال جهانی از فناوری افزایش پایداری مکانیکی استفاده می کند که پایداری و دقت بالا را با دقت 0.02 ± درجه ارائه می دهد.
